制冷與空調實訓裝置

HYDF-1 電動閥門控制安裝實訓裝置
產品簡介:

HYDF-1 電動閥門控制安裝實訓裝置一、設備構成:1、位式調節電動閥門控制安裝實訓裝置由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下

服務熱線

02162273926

立即咨詢

產品展示

product
產品介紹

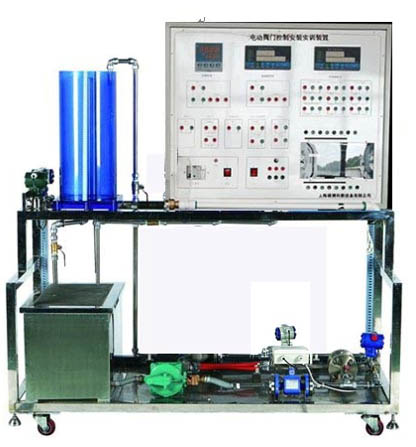

HYDF-1 電動閥門控制安裝實訓裝置


一、設備構成:
1、位式調節
電動閥門控制安裝實訓裝置由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下水箱等組成。

上水箱中的水位由水位傳感器檢測信號,并把信號轉換成4-20 mmA的標準信號送至分線器 ,分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號,其中一路進入控制儀,與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。


2、PID調節
由水泵、壓力調解閥、電動調節閥、水位傳感器、分線器、DDC控制調節控制儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號,并把信號轉換成4-20 mmA的標準信號送至分線器 ,分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號,其中一路進入PID控制儀,與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置,其中P、I、D參數可以手動設置,也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。
實驗操作步驟:
把下水箱的水充滿;
接通電源;
啟動水泵,檢查系統不得漏水;
設置給定參數,本設備要小于一米,一般設置0.6米左右(600mm左右);
調節模擬輸出排水量;
調節供水壓力;
等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值,紀錄于事先設計的記錄表格中;
二、技術參數
儲存罐:30L
離心泵功耗:250W、大流量:150L/min、速度:2800min-
壓力傳感器:0...100mbar
控制閥DN20:4,0m3/4-20MA
尺寸和重量
長寬高:1500x700x1750mm
重量:約124Kg
三、功能
實用性強 控制器采用市場上廣泛應用的DDC控制器及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器,上位機軟件實時顯示系統運行狀態及數據。
可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及DDC主機單元
DDC7501 主機參數:
1).電壓+24V
2).AI模擬量輸入輸出點:12個
3).AO模擬量輸出輸出點:5個
4).DI數字量輸入點:8個

5).DO數字量輸入點:8個
