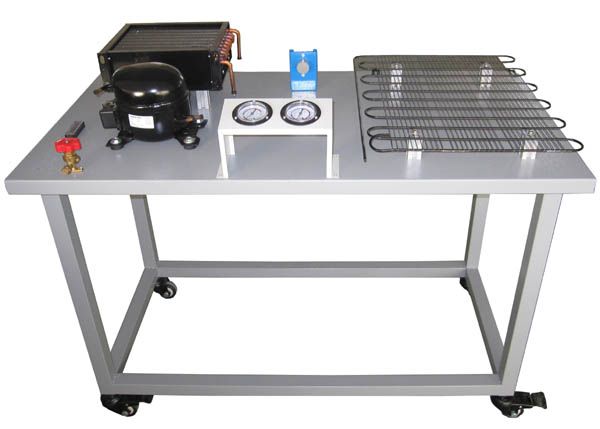

HY-9920Q1型制冷管路維修基本技能實訓裝置

一、產品概述
本實訓設備主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
二、技術參數：
工作電源：單相三線 220V ± 5 ％ 50Hz
制冷劑： F-12
外形尺寸： 1200 × 600 × 780mm
環境溫度：－ 10 ℃ ～ 40 ℃
相對濕度：<85%
設備重量： 30Kg

二、配置清單：（單臺配置）

序號	名稱	數量	性能描述
1	壓縮機	1 臺	臥式
2	冰箱過濾器	1 個	銅質、管狀
3	冰箱冷凝器	1 個	鐵質噴塑、片式
4	冰箱蒸發器	1 只	鋁質、管式
5	冰箱溫控器	1 只	機械可調
6	高壓表	1 只	指針式
7	低壓表	1 只	指針式
8	視液鏡	2 只	圓鏡直視、銅質外殼
9	銅管	1 套	圓形
10	手閥	1 只	銅質
11	實驗臺架	1 臺	鋼木結構
12	實訓指導書	1 套	與實訓臺配套

三、操作工具：（單臺配置）

序號	名稱	數量	性能描述
1	焊具	2 只	便攜式
2	彎管器	1 付	鋼質
3	擴口器	1 付	鋼質
4	鋼管割刀	1 把	鋼質
5	電鉻鐵	1 把	內熱式
6	烙鐵架	1 個	阻燃
7	剝線鉗	1 把	多用
8	尖嘴鉗	1 把	鋼質、絕緣
9	螺絲刀	2 套	十字、一字各 1 把

四、實訓項目
1 、管路距離的確定
2 、割管
3 、彎管
4 、擴管
5 、脹管
6 、把管路安裝到對應部件的合理位置
7 、完成對冰箱系統的保壓
8 、檢漏
9 、判斷冰箱壓縮機的繞組
10 、完成冰箱系統的線路鋪設和連接
11 、抽真空
12 、電氣調試
13 、工況的調整
