一、主要特點

被調參數囊括了流量、壓力、液位、溫度四大熱工參數

系統除了改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥和手操作閥制造各種擾動

一個被調參數可用不同動力源、不同的執行器、不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣

能進行多變量控制系統及特定過程控制系統實驗

能夠完成鍋爐汽包虛假水位特性實驗以及分段過熱控制系統實驗









二、技術性能

輸入電壓：三相五線制380V±10%  50Hz

工作環境：環境溫度-5℃～+40℃　相對濕度＜85%（25℃）　海拔＜4000m



三、系統組成

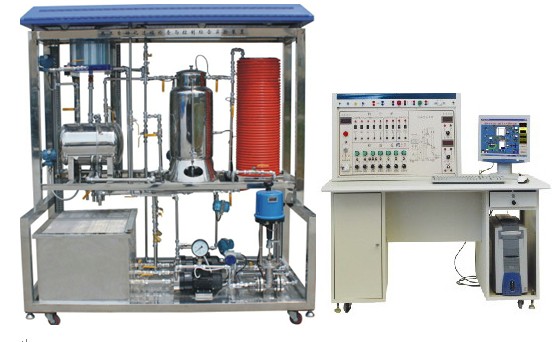

對象系統的結構及組成

實驗對象系統包含有：不銹鋼儲水箱；上水箱為有機玻璃圓筒型水箱；下水箱為不銹鋼鍋爐汽包；三相4.5kW電加熱鍋爐（由不銹鋼鍋爐內膽加溫筒和封閉式外循環不銹鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。

系統動力系統有三套：一套由三相（380V交流）不銹鋼磁力驅動泵、電動調節閥、電磁閥、渦輪流量計等組成；一套由三相不銹鋼磁力驅動泵（220V變頻）；另一套由三相不銹鋼磁力驅動泵（220V變頻）、渦輪流量計等組成。

整套對象系統完全由不銹鋼材料制造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。

對象系統中的各類檢測變送及執行裝置

擴散硅壓力變送器兩只：分別檢測上水箱、鍋爐汽包液位

渦輪流量計三只：分別檢測兩條動力支路及盤管出水口的流量

Pt100熱電阻溫度傳感器六只：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三只）及上水箱出水口水溫

執行器：包含電磁閥、電動調節閥各一個

三相380V不銹鋼磁力驅動泵、三相220V不銹鋼磁力驅動泵（2臺）以及三相電加熱管

四、實驗項目

本裝置能完成如下實驗項目內容：

過程控制系統組成認識實驗

過程控制及檢測裝置硬件結構組成認識

傳感器的校正(零點遷移與量程調整)

單容水箱特性測試實驗

鍋爐汽包虛假水位特性測試

雙容水箱特性測試實驗

單回路控制系統實驗

單回路控制系統的實驗

上水箱（或下水箱）液位的定值控制實驗

雙容水箱液位的定值控制實驗

鍋爐內膽靜態水溫的定值控制實驗

鍋爐內膽動態水溫的定值控制實驗

鍋爐夾套水溫的定值控制實驗

電動閥支路流量的定值控制實驗

變頻調速磁力泵支路流量的定值控制實驗
