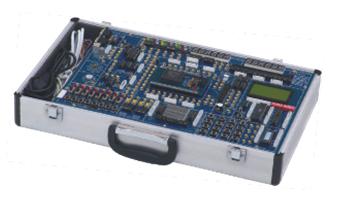

HY-E801型EDA實驗開發系統

HY-E801型EDA實驗開發系統是一種多功能、高配置、高品質的EDA教學與開發設備.其中多數是閉環實驗,形象生動,樂趣無窮,使學生在學中玩,在玩中學,學習效果明顯提高。適用于各層次高等院校的EDA教學、課程設計和畢業設計，也適用于科研所項目開發。

一、產品特點
（1）該系統采用“主板（基本實驗系統）+適配板（下載板）”的雙板式結構，配置靈活，適配板可選配Altera、Lattice、Xilinx等多家國際著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載，包括可對不同工作電壓CPLD/FPGA的編程，且在編程中無須做任何跳線切換即能自動識別主系統上的芯片，安全可靠，適合學生高密度的實驗操作。
（2）該系統提供良好的混合電壓（MV）兼容功能，具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此，用戶可避免單5V的EDA實驗系統過時淘汰之慮。
（3）該系統可編程PLD器件與實驗?zāi)K的連接全部采用自主連線，在PLD器件有限資源條件下，連接上盡可能多的輸入輸出器件和實驗?zāi)K。可完全滿足從簡單數字電路到復雜數字系統的設計實驗。且PLD資源完全開發，也可借助該開發系統完成相關開發項目。
（4系統配有單片機管理系統和128*64LCD,實時提供相關信息。用戶可根據需要對管理信息修改。
二、實驗系統的硬件配置：
（1）主板可與多種下載板相適配，基本配置為Altera 1K30,其他下板選配（見下表）；
（2）6位動態掃描顯示電路；
（3）6位靜態鎖存顯示電路；
（4）12位發光二極管顯示電路；
（5）8位二檔開關及其電平指示電路；
（6）8位按鍵開關電路；
（7）2位脈沖開關電路；
（8）電子音響模塊；
（9）16*16 LED點陣顯示模塊；
（10）128*64 LCD的液晶顯示模塊；
（11）A/D 0809轉換器模塊；
（12）D/A 0832轉換器模塊；
（13）時鐘信號源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ；
（14）MCS-51單片機總線接口電路；
（15）40芯I/O擴展接口；
（16）一個5V蜂鳴器；
（17）一個四相步進電機；
（18）一個4*4小鍵盤；
（19）配有存貯器EPROM27256；
（20）一個RS232接口；
（21）一個VGA接口；。
（22）一個PS/2（鍵盤、鼠標）接口
三、實驗項目
<一>基本實驗：
（1）七人表決器；
（2）四位加法器；
（3）BCD碼加法器；
（4）格雷碼變換器；
（5）四位并行乘法器；
（6）觸發器；
（7）用ABEL語言設計74LS160功能模塊計數器；
（8）多模加減計數器；
（9）可控脈沖發生器；
（10）簡易數碼鎖；
（11）英語字母顯示實驗；
（12）八位乘法器；
（13）序列檢測器；
（14）可變模16位加法計數器；
（15）正負脈沖數控調制發生器；
（16）秒表。
<二>模塊實驗：
（1）A/D 0809模數轉換器實驗；
（2）D/A 0832數模轉換器實驗；
（3）步進電機控制實驗；
（4）16*16 LED點陣顯示實驗；
（5）電子時鐘實驗；
（6）數碼管靜態顯示實驗；
（7）VGA接口彩條信號實驗；
（8）4*4鍵盤擴展實驗；
（9）128*64 LCD液晶顯示實驗；
（10）電子音樂演奏實驗；
（11）RS232串口發送實驗（SEND）；
（12）RS232串口接收實驗（RECEIVE）；
（13）PS/2鍵盤接口邏輯設計；
（14）單片機總線接口實驗；
（15）異步串口通訊（UART）

<三>數字系統設計：
（1）數字鐘；
（2）頻率計；
（3）.交通燈；
（4）數字鎖；
（5）出租車計費器；
（6）搶答器；
（7）自動電梯；
（8）彩燈控制器等。
